シェーダー基礎、プロパティにトグルを追加
Unityシェーダーの基礎知識。Shaderでプロパティにトグルを追加する方法。
2024-05-30
2024-06-07
関連ページ
参考URL Unityシェーダーでプロパティにfloatを設定する方法は分かっていたが、boolを設定する方法が分からなかった。
調べた結果boolと近い内容は実装できたのでメモ。
結論から言うと、Unityシェーダーでbooleanは使えない。
そもそも シェーダープロパティにはintが設定できない ので、なんとなく事前に予想はしていた。
(コードでintを指定は出来るが、内部的にはfloatとして処理される)
その代わり、floatを使って疑似的にトグルをプロパティに表示することはできる。
この際、float値 = 0がトグルOff状態、float値 = 1がトグルのOn状態になる。
サンプルとして、UseSilhouetteというトグルを作成し、これをOnにした場合画像が灰色のシルエットになるシェーダーを作った。

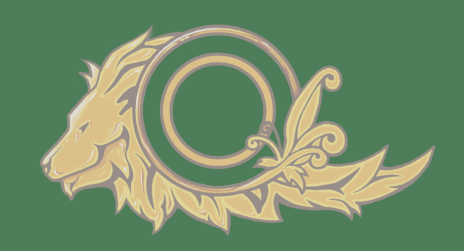

OffとOnで画像が以下のように切り替わる。
以下は今回のサンプルシェーダーのコード全文。
一応トグルはfloatではなくintを使ってもほぼ同じことは出来る。
int _UseSilhouette;
しかしトグルを多用した
ウェーブシェーダー
でfloatをintに変えて実装した所、2つ以上のトグルをOnにした時に正しく動かなくなった。
おそらくはトグルのOnOffを計算式に使った場合、バグが発生する可能性が高い。
公式が推奨するようにトグルはfloatで実装する方が無難。
以下の部分がトグル表示に関係するコード。[Toggle]のプロパティ属性を指定することでトグル表示を可能にしている。
[Toggle]の代わりに[MaterialToggle]を使っても全く同じ挙動になる。
どうも特定の場合では[Toggle]だけ受け付けて[MaterialToggle]を受け付けない事があるらしい。
単純に[Toggle]の方が上位互換だと思うのでここでは[Toggle]を指定。
下のコードでプロパティに対応する変数を宣言。
float _UseSilhouette;
下のコードがトグルのOnOff状態によって描画を描き分ける処理。
col.rgb = ((1 - _UseSilhouette) * col.rgb) + (_UseSilhouette * fixed3(0.5, 0.5, 0.5));
シェーダーではif文が非推奨
なため少しややこしいコードになっている。
_UseSilhouetteはトグルによって0か1の二択が確定している。つまり
col.rgb = ((1 - 0) * col.rgb) + (0 * fixed3(0.5, 0.5, 0.5));
col.rgb = (1 * col.rgb) + (0 * fixed3(0.5, 0.5, 0.5));
col.rgb = col.rgb + 0;
col.rgb = ((1 - 1) * col.rgb) + (1 * fixed3(0.5, 0.5, 0.5));
col.rgb = (0 * col.rgb) + (1 * fixed3(0.5, 0.5, 0.5));
col.rgb = 0 + fixed3(0.5, 0.5, 0.5);
といった感じで、全く描画処理を変えないか、灰色に一色に染めるか二択になる。
参考URL Unityシェーダーでプロパティにfloatを設定する方法は分かっていたが、boolを設定する方法が分からなかった。
調べた結果boolと近い内容は実装できたのでメモ。
シェーダートグルを追加
そもそも シェーダープロパティにはintが設定できない ので、なんとなく事前に予想はしていた。
(コードでintを指定は出来るが、内部的にはfloatとして処理される)
この際、float値 = 0がトグルOff状態、float値 = 1がトグルのOn状態になる。
OffとOnで画像が以下のように切り替わる。
Shader "Test/TestToggle"
{
Properties
{
[Toggle] _UseSilhouette("UseSilhouette", float) = 0
}
SubShader
{
Tags { "Queue" = "Transparent" }
Cull Off
ZWrite Off
Blend SrcAlpha OneMinusSrcAlpha
Pass
{
CGPROGRAM
#pragma vertex vert
#pragma fragment frag
struct appdata
{
fixed2 uv : TEXCOORD0;
fixed4 vertex : POSITION;
fixed4 color : COLOR;
};
struct v2f
{
fixed2 uv : TEXCOORD0;
fixed4 vertex : POSITION;
fixed4 color : COLOR;
};
sampler2D _MainTex;
float _UseSilhouette;
v2f vert (appdata v)
{
v2f o;
o.vertex = UnityObjectToClipPos(v.vertex);
o.uv = v.uv;
o.color = v.color;
return o;
}
fixed4 frag (v2f i) : SV_Target
{
fixed4 col = tex2D(_MainTex, i.uv);
col *= i.color;
col.rgb = ((1 - _UseSilhouette) * col.rgb) + (_UseSilhouette * fixed3(0.5, 0.5, 0.5));
return col;
}
ENDCG
}
}
}
{
Properties
{
//実際はfloatだがトグル表示にすることで外から見るとboolに見える
[Toggle] _UseSilhouette("UseSilhouette", float) = 0
}
SubShader
{
Tags { "Queue" = "Transparent" }
Cull Off
ZWrite Off
Blend SrcAlpha OneMinusSrcAlpha
Pass
{
CGPROGRAM
#pragma vertex vert
#pragma fragment frag
struct appdata
{
fixed2 uv : TEXCOORD0;
fixed4 vertex : POSITION;
fixed4 color : COLOR;
};
struct v2f
{
fixed2 uv : TEXCOORD0;
fixed4 vertex : POSITION;
fixed4 color : COLOR;
};
sampler2D _MainTex;
//今回追加したプロパティに対応する変数
float _UseSilhouette;
v2f vert (appdata v)
{
v2f o;
o.vertex = UnityObjectToClipPos(v.vertex);
o.uv = v.uv;
o.color = v.color;
return o;
}
fixed4 frag (v2f i) : SV_Target
{
fixed4 col = tex2D(_MainTex, i.uv);
col *= i.color;
//_UseDoubleのトグルがOnの時はRGBを0.5にして灰色にする
col.rgb = ((1 - _UseSilhouette) * col.rgb) + (_UseSilhouette * fixed3(0.5, 0.5, 0.5));
return col;
}
ENDCG
}
}
}
[Toggle] _UseSilhouette("UseSilhouette", int) = 0
//今回追加したプロパティに対応する変数
int _UseSilhouette;
おそらくはトグルのOnOffを計算式に使った場合、バグが発生する可能性が高い。
公式が推奨するようにトグルはfloatで実装する方が無難。
コードを解説
Properties
{
[Toggle] _UseSilhouette("UseSilhouette", float) = 0
}
{
//実際はfloatだがトグル表示にすることで外から見るとboolに見える
[Toggle] _UseSilhouette("UseSilhouette", float) = 0
}
どうも特定の場合では[Toggle]だけ受け付けて[MaterialToggle]を受け付けない事があるらしい。
単純に[Toggle]の方が上位互換だと思うのでここでは[Toggle]を指定。
//今回追加したプロパティに対応する変数
float _UseSilhouette;
//_UseDoubleのトグルがOnの時はRGBを0.5にして灰色にする
col.rgb = ((1 - _UseSilhouette) * col.rgb) + (_UseSilhouette * fixed3(0.5, 0.5, 0.5));
_UseSilhouetteはトグルによって0か1の二択が確定している。つまり
_UseSilhouette = 0
col.rgb = ((1 - 0) * col.rgb) + (0 * fixed3(0.5, 0.5, 0.5));
col.rgb = (1 * col.rgb) + (0 * fixed3(0.5, 0.5, 0.5));
col.rgb = col.rgb + 0;
_UseSilhouette = 1
col.rgb = ((1 - 1) * col.rgb) + (1 * fixed3(0.5, 0.5, 0.5));
col.rgb = (0 * col.rgb) + (1 * fixed3(0.5, 0.5, 0.5));
col.rgb = 0 + fixed3(0.5, 0.5, 0.5);
