ユニティちゃんでShader学習②、座標色シェーダー
ユニティちゃんで学習。座標を色に変換するUnity 3Dシェーダーの作り方。
スクリーン座標の分かり辛いz軸とw軸について。
#UnityShader
投稿日:2025-06-08
更新日:2025-07-26
関連ページ
参考URL

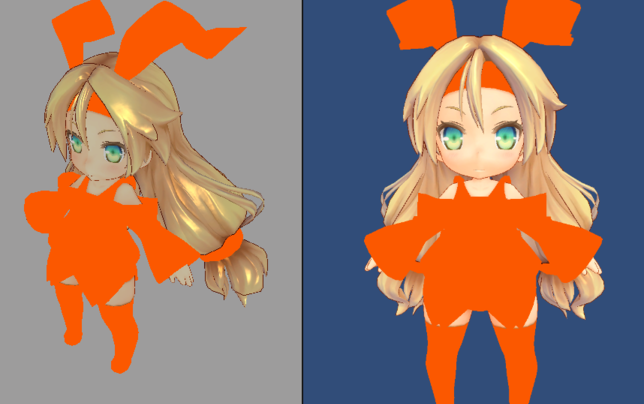

前回
はマテリアルに単色を代入するシェーダーを作りました。
今回はモデルの座標を無理やり色に変換するシェーダーを作っていきます。
3Dモデルは
頂点シェーダーで受け取った座標を、ピクセルシェーダーで色に変換するコードを書いていきます。
実用的ではないですが、シェーダーの仕組みを知るのに割と便利です。
以下コード全文です。今回のスクリプトで特徴的なところを青く塗ってあります。
後述しますが、
ユニティちゃんの服に使っている

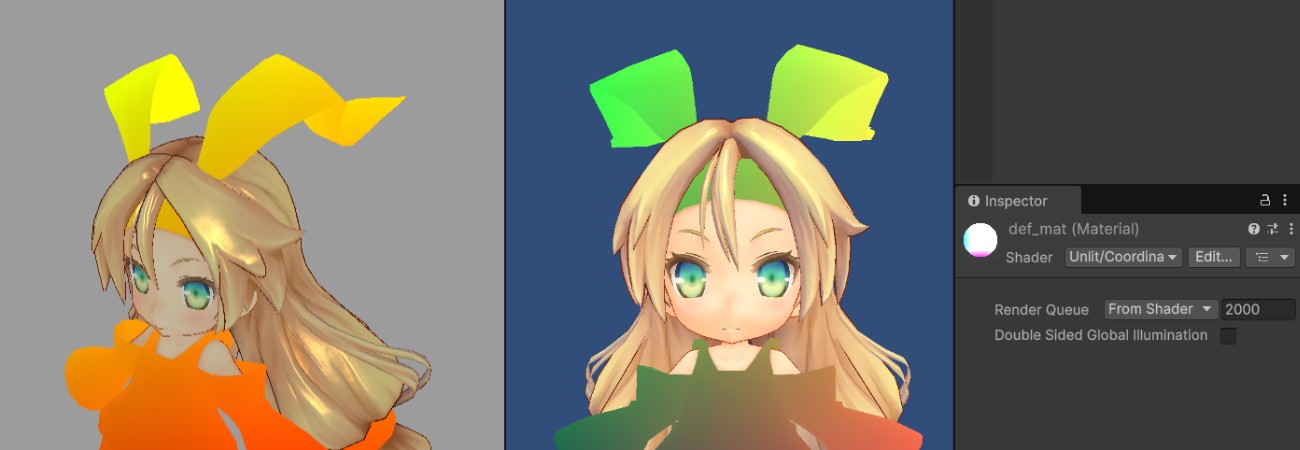

実装した結果は次のようなものになります。
Unityシェーダーで言う
下の画像を見ての通り、x軸が右に寄るほど赤色が濃くなり、y軸が上に寄るほど緑色が強く出ています。
一方でビューポート座標とは手前と奥の座標の扱い方がかなり異なります。
z軸の代わりに使うのがw軸の座標です。
カメラのz軸座標と完全に重なったとき、このw軸は0になります。
またTransformのz軸の値が、カメラのz軸から+1になった段階で、このw軸は1になります。そこから1以上には増えません。
つまり先ほどピクセルシェーダー内のコードは、スクリーン座標のz軸を青色に代入しているので、実際には青色の値は常に0.5になっています。
fixed4 frag (v2f i) : SV_Target
{
}

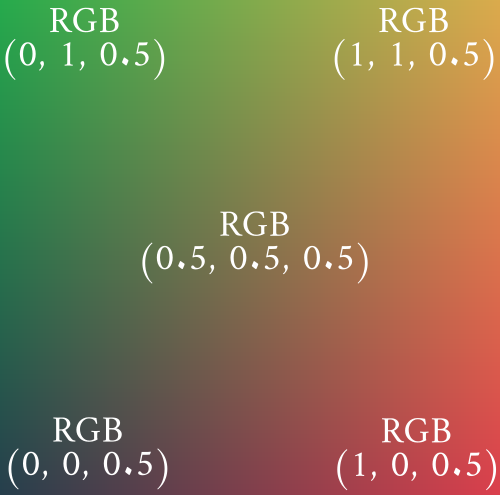

分かりやすく四角形で座標と色の関係をまとめると次の通りです。
テストに使う3Dモデル
SDユニティちゃん
を使っていきます。導入方法は
こちら
。
スクリーン座標を色に変換するシェーダー
実用的ではないですが、シェーダーの仕組みを知るのに割と便利です。
Shader "Unlit/CoordinatesColor"
{
SubShader
{
Pass
{
CGPROGRAM
#pragma vertex vert
#pragma fragment frag
struct appdata
{
float4 vertex : POSITION;
};
struct v2f
{
float4 vertex : SV_POSITION;
};
v2f vert (appdata v)
{
v2f o;
o.vertex = UnityObjectToClipPos(v.vertex);
return o;
}
fixed4 frag (v2f i) : SV_Target
{
}
ENDCG
}
}
}
{
SubShader
{
Pass
{
CGPROGRAM
#pragma vertex vert
#pragma fragment frag
//後述のComputeScreenPos関数に必要な宣言
#include "UnityCG.cginc"
struct appdata
{
float4 vertex : POSITION;
};
struct v2f
{
float4 vertex : SV_POSITION;
//スクリーン座標を保存してピクセルシェーダーに伝えるために追加
float4 screenPos : TEXCOORD0;
};
// 頂点シェーダー
v2f vert (appdata v)
{
v2f o;
// ワールド座標をカメラを原点とする座標系に変換し、
// かつカメラの画角外の頂点を削ります
o.vertex = UnityObjectToClipPos(v.vertex);
// クリップ座標を正規化してスクリーン座標に変換
o.screenPos = ComputeScreenPos(o.vertex);
return o;
}
// ピクセルシェーダー
fixed4 frag (v2f i) : SV_Target
{
//座標情報を無理やり色に変換
//x軸をr(赤)に、y軸をg(緑)、z軸をb(青)に代入する
return fixed4(i.screenPos.x, i.screenPos.y, i.screenPos.z, 1);
}
ENDCG
}
}
}
i.screenPos.z

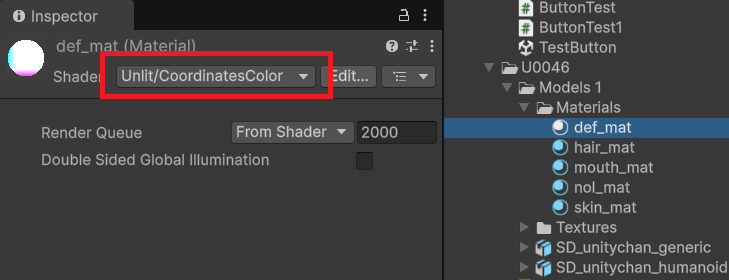

の代入だけは実際はz軸の座標が関係ない処理になっています。def_mat
のシェーダーを、作成したシェーダーに変更します。
スクリーン座標とは何か

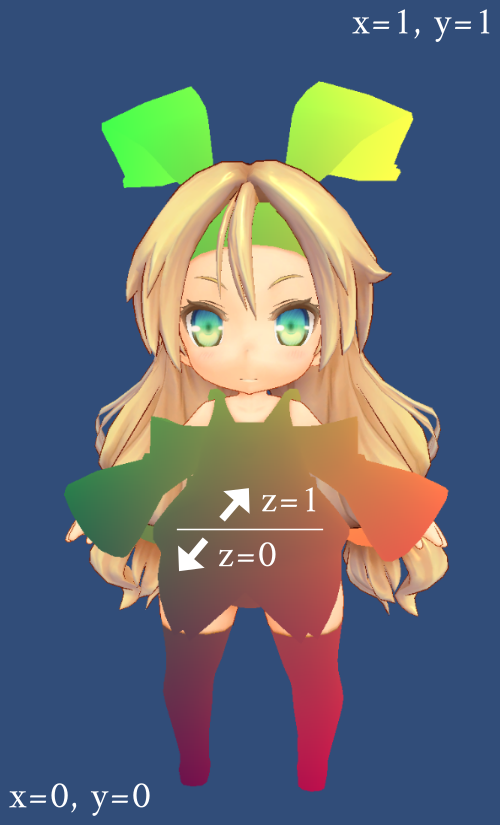

スクリーン座標
とは、UnityC#でいうビューポート座標に近いです。カメラの画角の左下をx=0, y=0として、右上をx=1, y=1とする、正規化された座標
の事を言います。下の画像を見ての通り、x軸が右に寄るほど赤色が濃くなり、y軸が上に寄るほど緑色が強く出ています。
ComputeScreenPosで得られたスクリーン座標は、z軸が常に0.5で意味のない値
になっています。z軸の代わりに使うのがw軸の座標です。

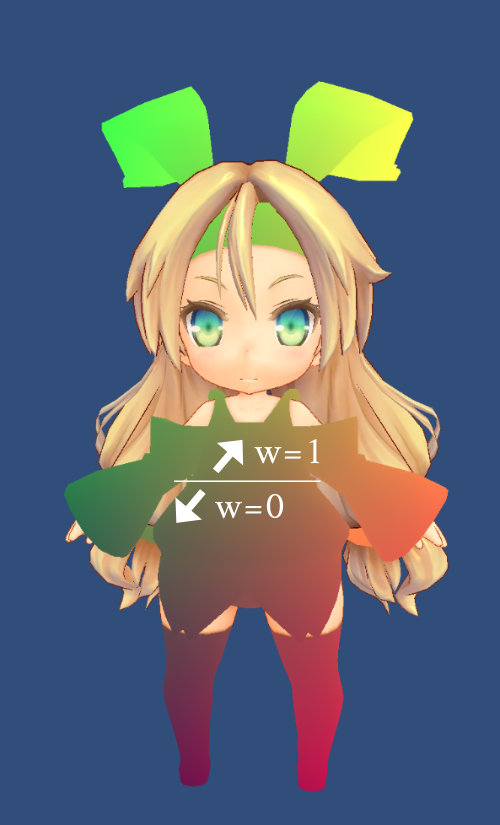

スクリーン座標のw軸は、カメラの座標に近づくほど0に近づき、カメラから離れるほど1に近づきます
。カメラのz軸座標と完全に重なったとき、このw軸は0になります。
またTransformのz軸の値が、カメラのz軸から+1になった段階で、このw軸は1になります。そこから1以上には増えません。
// ピクセルシェーダー
fixed4 frag (v2f i) : SV_Target
{
//座標情報を無理やり色に変換
//x軸をr(赤)に、y軸をg(緑)、z軸をb(青)に代入する
return fixed4(i.screenPos.x, i.screenPos.y, i.screenPos.z, 1);
}
